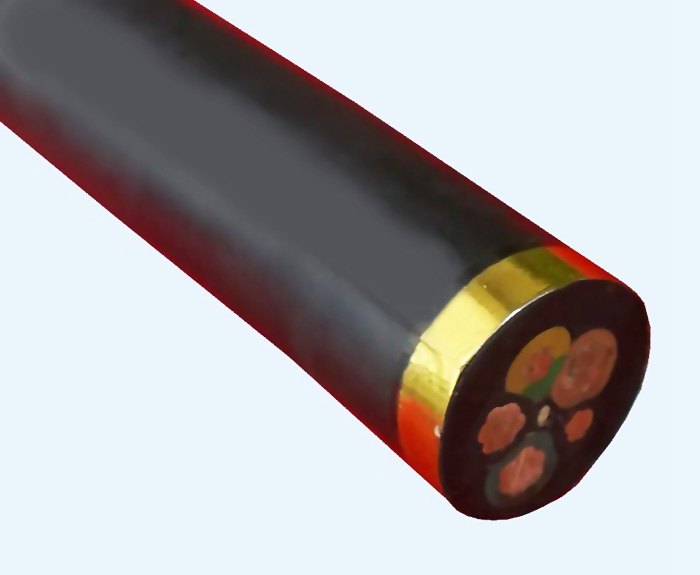

施工升降機用電纜SJYCR SJYCW SJYCW-BQ
施工升降機用電纜選用***加強芯結構，該電纜抗扭性能好，不打扭，不起包。
1.產品描述
針對施工升降機用工作特征和工作條件，對配套所用電纜進行專項產品研發，在國家規范GB/T5013—2008的基礎上，從結構設計、技術參數及工藝優化、橡膠配方改進等方面做完善和進步，經重復驗證和第三方有方位安排檢測依據效果得出，完全處理了施工升降機電纜在質保期內工作出現的導體斷芯、電纜打扭鼓包、外護套開裂等品質問題，滿足其工作條件。依據施工升降機產品升級換代要求，研發團隊還配套開發了新式（主芯 控制芯復合結構）升降機專用電纜系列。
2.產品特征
◇柔軟、彎曲性能好：滿足機械導輪曲率半徑小的要求； ◇粗獷運用的規劃廣：產品分粘連、半粘連和不粘連型，滿足各類機型的客戶選型要求； ◇整體結構嚴密：滿足滑車式、籠式施工升降機不同收線辦法的要求； ◇安全性高、不斷芯：質保期內，電纜往復工作一般抵達5萬頻次以上，經制品電纜曲撓粗豪標明，電纜能接銜承受往復工作12萬次以上，導體不出現斷芯。
3.產品參數
芯數×標稱截面（n×mm2） 護套標稱厚度 電纜均勻外徑 下限 上限 3×10 1×6 3.4 23.7 26.0 3×16 1×6 3.6 27.3 30.0 3×16 1×10 3.6 27.3 30.0 3×25 1×10 4.1 32.6 35.5 3×25 1×16 4.1 32.6 35.5 3×10 2×6 3.8 26.6 29.0 3×16 2×6 3.9 30.3 33.0 3×16 2×10 3.9 30.3 33.0 3×25 2×10 4.4 36.1 38.5 3×25 2×16 4.4 36.1 38.5
一、建筑施工梯（升降機）電纜（滑車式）常用類型規范
|
類型 |
規范mm2 |
用途 |
較小彎曲半徑 |
|
SJYCW-BQ |
3×16 1×6、3×16 1×6 1×4 |
用于升降機（施工梯）或其他重型設備的電源聯接，大多數都用在動態敷設的滑車式升降機，能承受較大的外力及抗扭力。 |
≥8D(D為電纜的制品外徑) |
|
3×25 1×10、3×25 1×10 1×6 |
|||
|
SJYCW-BQN |
3×16 1×6、3×16 1×6 1×4 |
||
|
3×25 1×10、3×25 1×10 1×6 |
二、建筑施工梯（升降機）電纜（籠式）常用類型規范
|
類型 |
規范mm2 |
用途 |
較小彎曲半徑 |
|
SJYCR |
3×16 1×6、3×16 1×6 1×4 |
用于升降機（施工梯）或其他重型設備的電源聯接，大多數都用在動態敷設的籠式升降機，能承受較大的外力及抗扭力。 |
≥8D(D為電纜的制品外徑) |
|
3×25 1×10、3×25 1×10 1×6 |
三、 技術指標
20℃導體直流電阻
|
標稱截面mm2 |
4 |
6 |
10 |
16 |
25 |
|
20℃導體直流電阻≤ |
4.95 |
3.30 |
1.91 |
1.21 |
0.780 |
四、電壓粗豪
2500V/5min不擊穿。
